一、產品簡介：

XCNet-OMR是一款高性能協議轉換網關，是為滿足日益增多的工廠設備信息化需求（設備網絡監控和生產管理）而設計，用于歐姆龍CP、CJ帶網口PLC的以太網數據采集，非常方便構建生產管理系統。

XCNet-OMR具備兩個物理性接口，LAN1和LAN2口分別具備獨立的局域網能力。其中LAN1為一個雙RJ45接口，具備交換機功能，用于連接PLC；LAN2為單端口RJ45，主要用于上位機采集或者觸摸屏的連接。

XCNet-OMR可以實現NAT的地址轉換的功能，即可將LAN1口所連接PLC的IP地址，映射到LAN2口任意IP地址，方便解決了現場設備無法修改IP地址的問題；

XCNet-OMR將歐姆龍PLC映射成LAN2口的ModbusTCP和FINS TCP服務器；

技術特點：

1、安裝在35mm的導軌上，LAN1為雙端口的RJ45，具備交換機功能，此端口連接PLC；LAN2為單端口RJ45，可以連接觸摸板或上位機系統；XCNet-OMR外接24VDC電源供電。

2、集成WEB服務器，通過網頁可設置設備參數和運行診斷；也可以通過BCDevice工具進行配置；可以任意從LAN1或LAN2口進行配置。

3、將歐姆龍CP、CJ網口PLC映射成LAN2口的ModbusTCP、FINS TCP服務器和FINS UDP協議，可在不配置歐姆龍PLC的情況下，實現ModbusTCP連接。

4、實現NAT功能，可跨網段轉發TCP和UDP協議報文，實現擴網段訪問PLC數據。

5、LAN2支持ModbusTCP服務器功能，可將歐姆龍PLC映射成LAN2的ModbusTCP服務器，Modbus和歐姆龍PLC內部軟元件的映射關系可自由編輯。

6、LAN2口最多可支持32個上位機訪問。

7、采用歐姆龍F(tuán)INS TCP協議或者M(jìn)odbusTCP的方式，皆可實現高級語言（如VB、VC、C#等）編程，實現與PLC的數據通訊，方便開發生產管理系統。

8、支持OPC通道的SCADA（上位組態軟件）以O(shè)PC方式與PLC通訊。

9、支持用戶側通過以太網實現固件更新，免費提供集成更多功能的固件，一次購買硬件，永久升級。

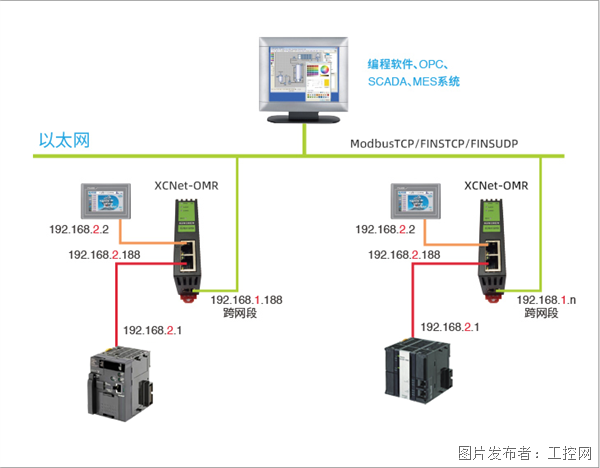

網絡拓?fù)鋱D：

技術參數：

二、典型應用：

1、 以太網編程、NAT、觸摸屏連接、上位監控（組態王、MCGS、力控、KepWare OPC）、設備聯網。

2、 快速應用起步

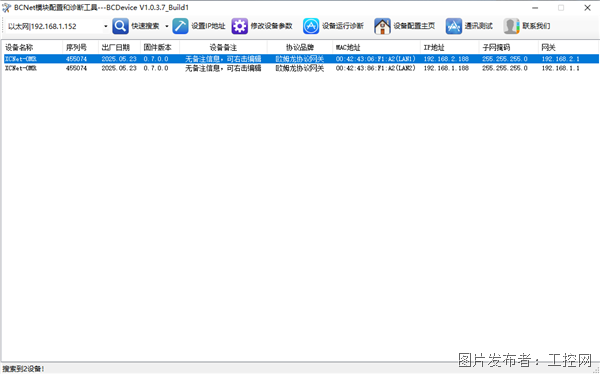

   A.打開BCDevice搜索工具，搜索到XCNet-OMR模塊，點擊修改參數配置；

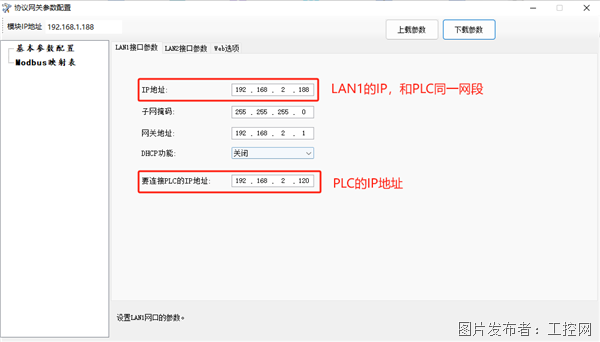

B.在LAN1口的接口參數中，配置LAN1口的IP地址和要連接的PLC的IP地址；

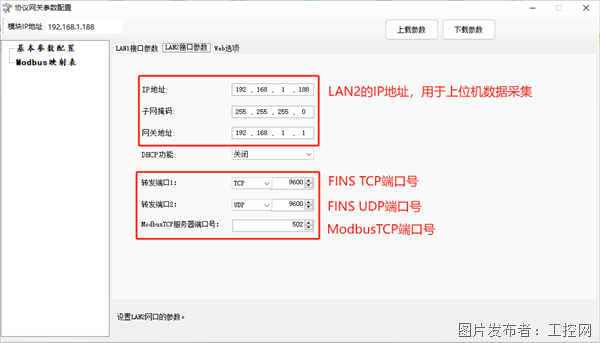

C.在LAN2口的接口參數中，配置LAN2口的IP地址、掩碼等信息，用于上位機或者觸摸屏的訪問；LAN2用于被上位采集系統或者客戶機訪問；

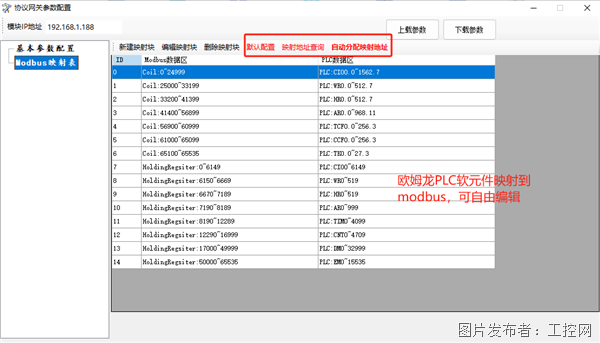

D.模塊支持將歐姆龍PLC的數據地址映射成Modbus的數據區，可在Modbus映射表中進行相應的配置；

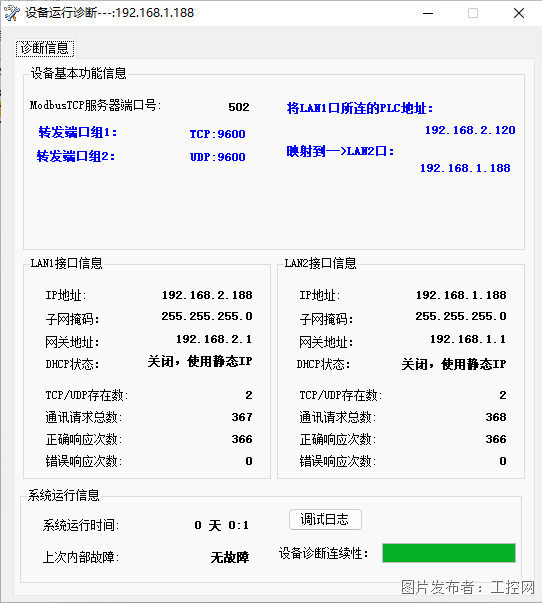

E.配置好后點擊下載參數，下載成功后點擊“設備運行診斷”，可看見相應的功能運行情況；

三、通訊測試：

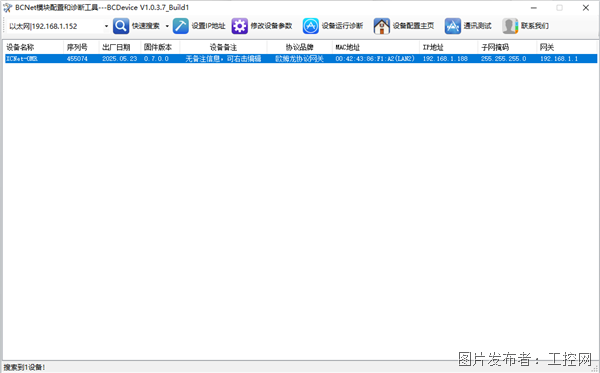

1、打開“BCDevice_V1037.exe”工具，搜索到北辰模塊XCNet-OMR，點擊“通訊測試”；

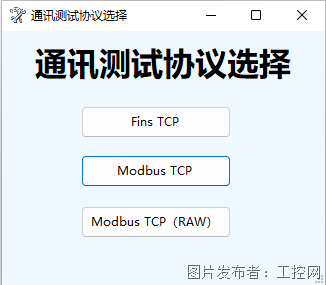

3、 在跳出的窗口“通訊測試協議選擇”中，選擇需要通訊測試的協議，支持FINSTCP、ModbusTCP和ModbusTCP（RAW）；

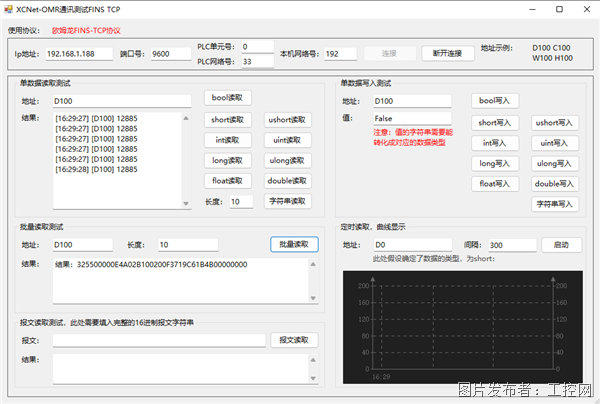

4、 選擇“FINS TCP”協議，在通訊測試界面中可選擇讀取的數據點位，支持整型、浮點型、長整型等多種數據格式的數據讀取，并支持?jǐn)?shù)據寫入測試；

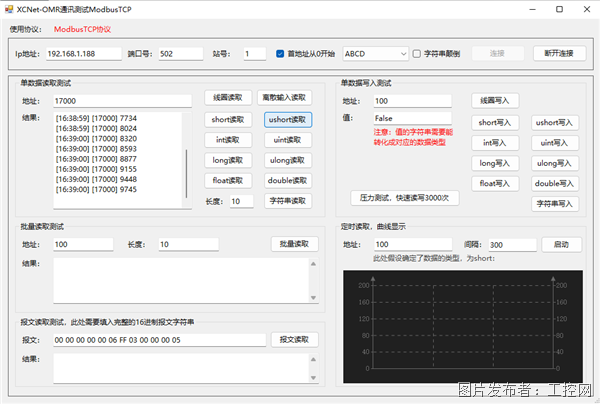

5、 選擇“ModbusTCP”協議，在通訊測試界面中可選擇讀取的數據點位，支持整型、浮點型、長整型等多種數據格式的數據讀取，并支持?jǐn)?shù)據寫入測試；

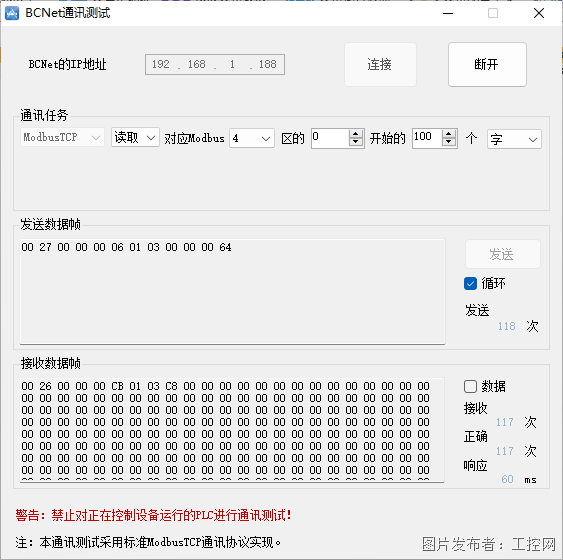

6、 選擇“ModbusTCP（RAW）”協議，將以ModbusTCP原始報文的方式，接收和發送讀取或?qū)懭雸?bào)文；

四、總結

XCNet-OMR實現了歐姆龍CP、CJ網口PLC的協議轉換，無需PLC配置直接映射出ModbusTCP服務器，通過BCDevice配置診斷工具，可自由編輯PLC軟元件和Modbus地址映射關系，本工具提供了多種協議通訊測試，包含歐姆龍PLC的FINS TCP協議通訊、ModbusTCP協議通訊和ModbusTCP（RAW）原始報文通訊測試，根據現場實際情況選擇對應的測試協議，可方便快捷的讀取PLC數據，提升了數采項目實施效率，是設備聯網和PLC數據采集的優選。
