BROOKS流量計通過HT1S-ECM-PNS網關

與1200PLC通訊交換數據

一、概述

本文主要介紹使用HI-TOP的EtherCAT主站網關HT1S-ECM-PNS采集多個BROOKS的EtherCAT流量計到西門子1200PLC進行數據交換。

解決的問題：多個BROOKS流量計如何接入到1200PLC中？

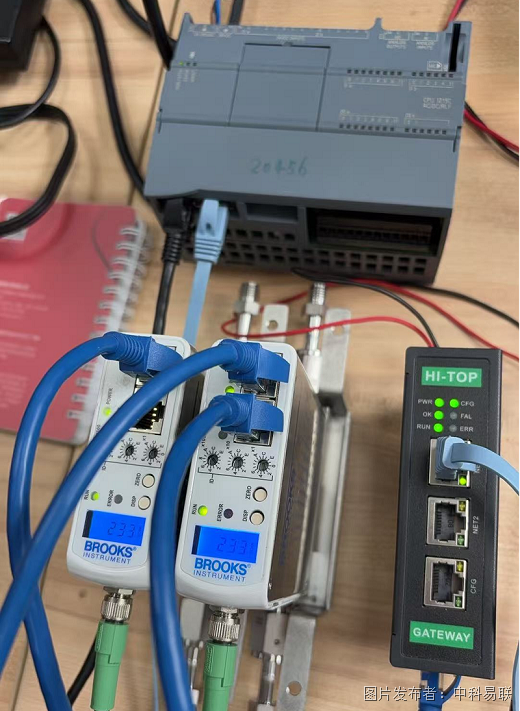

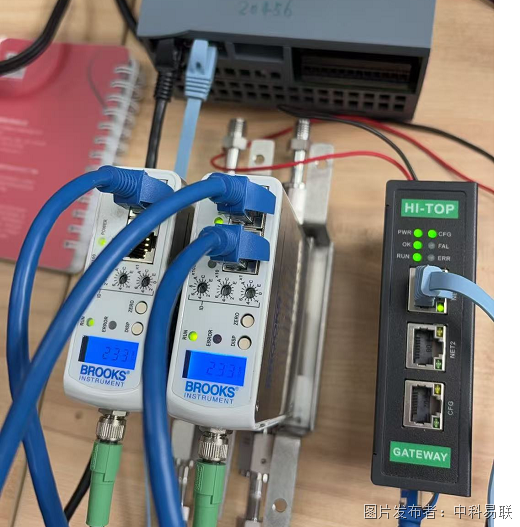

解決方法：使用1臺HI-TOP的EtherCAT主站網關 HT1S-ECM-PNS，2臺流量計支持EtherCAT協議，1200 PLC支持Profinet協議， HI-TOP的EtherCAT主站網關 HT1S-ECM-PNS可以采集多個BROOKS的EtherCAT流量計接入西門子PLC的Profinet網絡進行數據傳輸。以下為測試環境：

二、接線連接

2.1 網關接線

HT1S-ECM-PNS的NET1口接PLC 1口，EtherCAT口接1號流量計的IN口，1號流量計的OUT口接2號流量計的IN口,1200PLC 的1口接電腦。

三、網關的配置

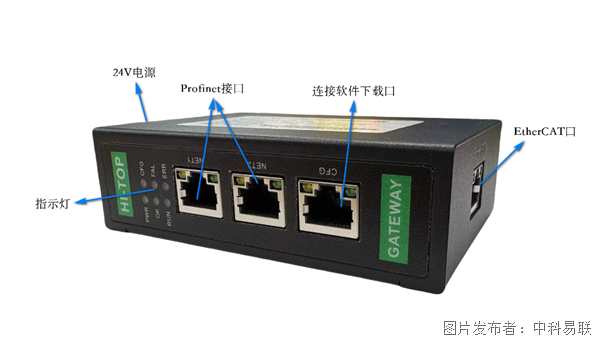

3.1 HT1S-ECM-PNS網關介紹

HT1S-ECM-PNS是一款EtherCAT主站功能的通訊網關 。該產品主要功能是將多個 EtherCAT從站設備 接入到 Profinet網絡中。本網關連接到EtherCAT總線中作為主站使用，連接到Profinet總線中作為從站使用。

下面來介紹HT1S-ECM-PNS的配置，網關主要參數配置功能用EtherCAT Manager這款軟件來進行。

3.2 網關導入從站xml文件

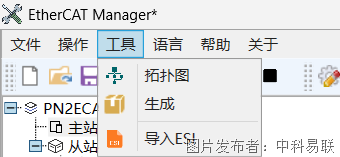

<工具> 執行 <導入ESI>，此功能可以將第三方EtherCAT從站設備的描述文件導入進網關配置軟件進行參數配置，點擊選項，彈出窗口，選中所要添加的ESI文件，單擊打開即可導入進入配置軟件，如下圖所示：

3.3配置網關參數

使用電腦打開EtherCAT Manager軟件，使電腦網口連接到HT1S-ECM-PNS網關的CFG口，

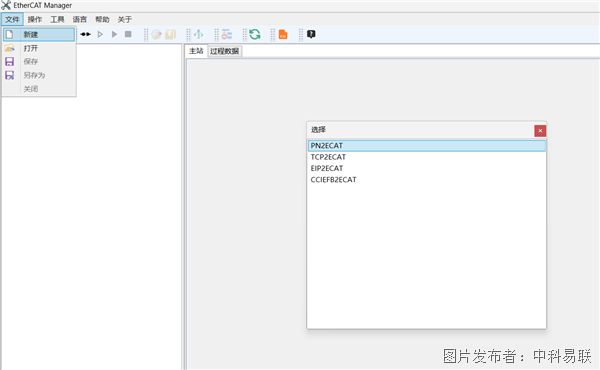

選擇菜單“文件 -> 新建 -> PN2ECAT”：

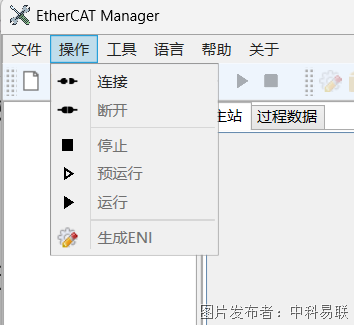

<操作>執行<連接>，將配置軟件與HT1S-ECM-PNS網關建立連接，如圖所示：

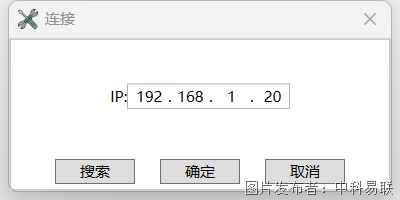

在“操作”選項卡中選中連接后，將會彈出“連接”對話框，如果已知HT1S-ECM-PNS網關設備的IP地址，可在IP空白框內輸入正確IP地址后點擊“OK”完成連接；

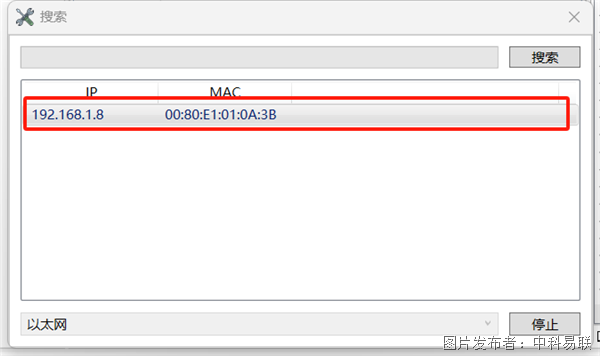

也可通過下方的“搜索”按鈕掃描從站設備，點擊“搜索”按鈕彈出“搜索設備”對話框，第一步先點擊“搜索”，等待掃描完成后，在下方空白處將顯示掃描成功的HT1S-ECM-PNS網關設備，包括IP、MAC以及固件版本等信息，雙擊該顯示信息返回“Connect Dialog”界面點擊“OK”按鈕，如下圖所示：

成功連接后，“Action”下的“Connect”顯示灰色不可操作，即連接HT1S-ECM-PNS網關成功，如下圖所示：

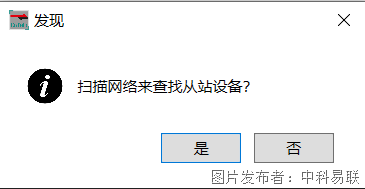

此時彈出“發現”對話框，提示是否掃描EtherCAT網絡的從站設備，如下圖所示：

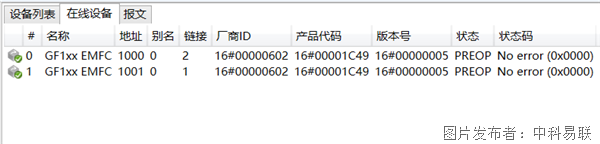

點擊“是”將掃描整個EtherCAT網絡內的從站設備，掃描完成后EtherCAT網絡從站設備信息在<從站信息面板→在線設備>選項卡顯示，詳細內容查閱“在線設備”選項卡功能介紹，如下圖所示：

3.4配置主站的參數

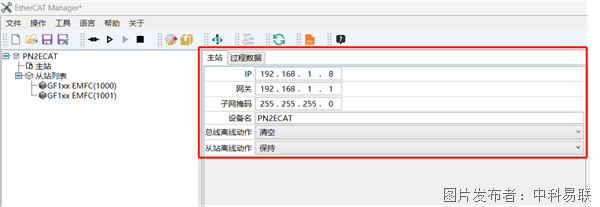

主站參數設定下，根據需求選擇是否清零數據

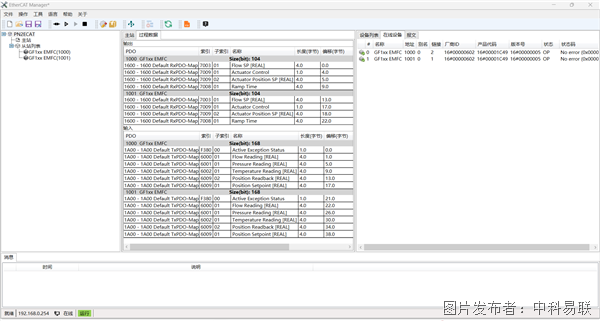

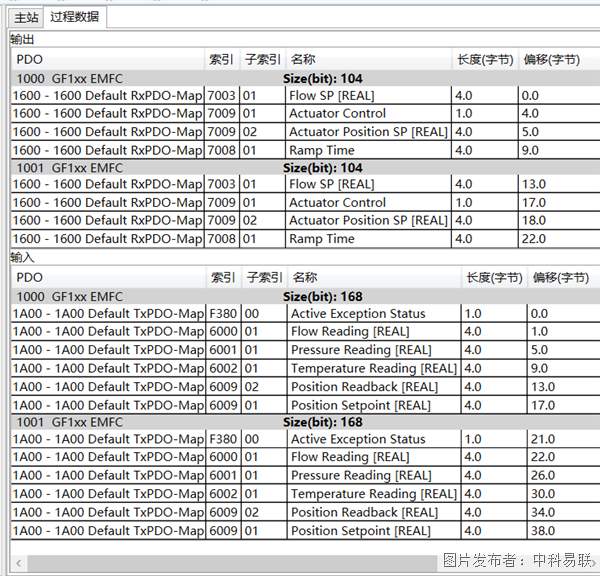

使用軟件中“工具--生成”進行的生成過程數據，這個地方映射流量計的PDO屬性，可以看對應關系，生成后如下圖：

3.5下載

點擊“預運行-運行”，設備啟動，從站進入OP狀態，之后重啟網關。

四、西門子1200 PLC的Profinet配置

4.1創建項目

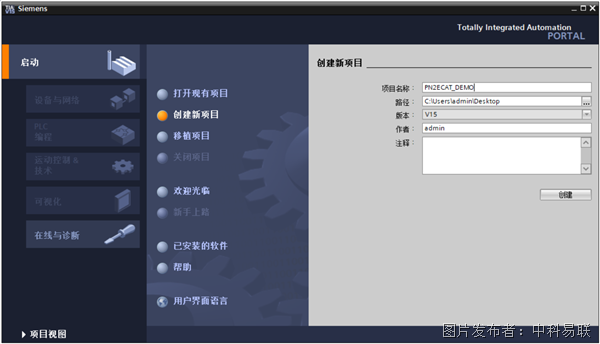

打開TIA Portal，選擇創建新項目，輸入項目名稱，選擇路徑等信息后，點擊創建，如下圖所示。

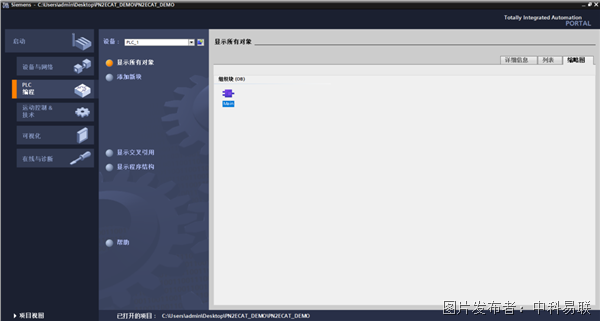

通過 Portal 視圖或創建完成的項目視圖將 CPU 插入到項目中。

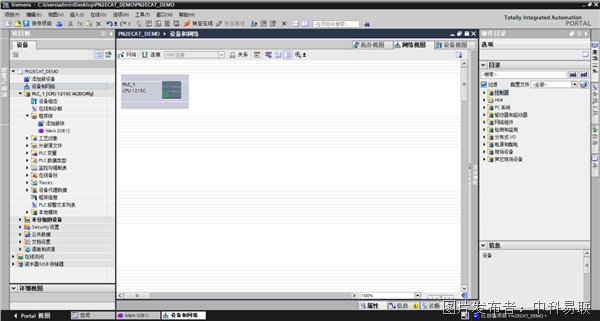

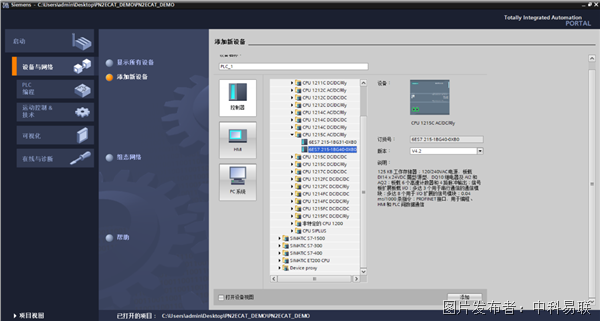

在視圖中，選擇“設備和網絡”并單擊“添加新設備”（或者在項目視圖中的項目名稱下，雙擊“添加新設備”），如下圖“添加新設備”對話框，添加支持PROFINET接口的控制器，例如6ES7 25-1BG40-0XB0。

4.2 GSD的安裝

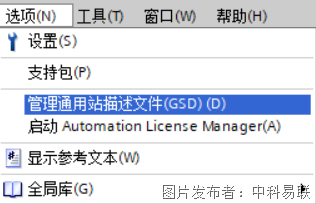

在TIA Portal 菜單欄點擊“選項”>“管理通用站描述文件”， 如圖所示：

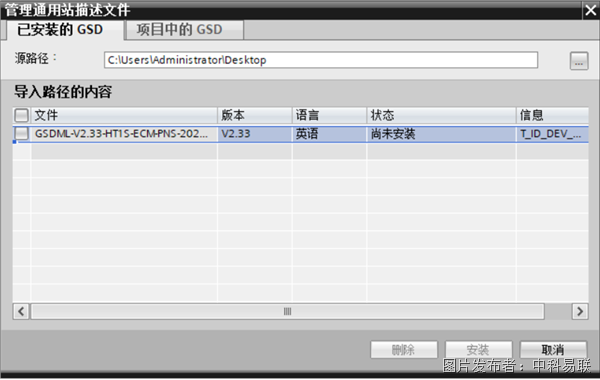

在彈出的對話框中，選擇“已安裝的GSD”選項卡，點擊源路徑選擇按鈕，彈出瀏覽文件夾對話框中找到選擇 GSD文件“GSDML-V2.33-HT1S-ECM-PNS-20210807”所在的文件夾路徑并選中，點擊確認即可。

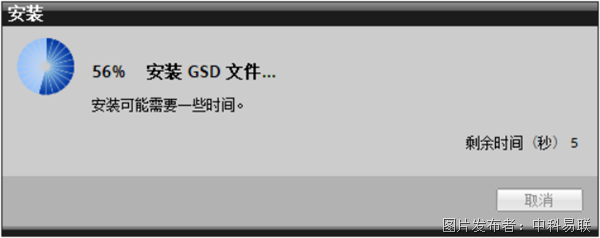

選擇導入的GSD文件，點擊安裝，直至安裝完成。

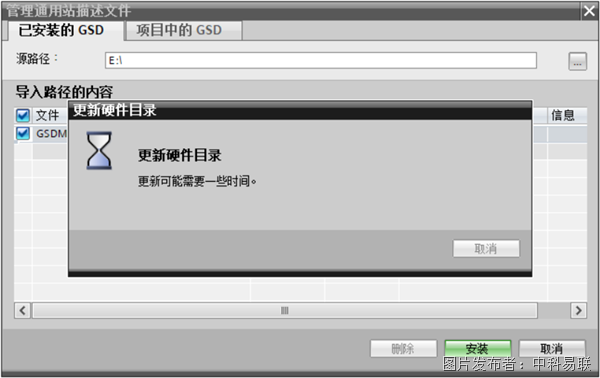

軟件會更新硬件目錄。

4.3 設備組態

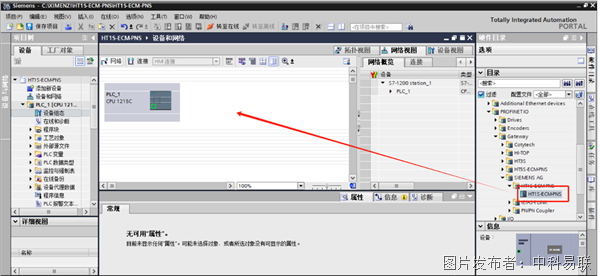

雙擊設備和網絡，添加HT1S-ECM-PNS設備模塊，在硬件目錄 > 其他現場設備> PROFINET IO > Gateway > SIEMENS AG > HT1S-ECM-PNS > HT1S-ECM-PNS，如下圖所示：

添加設備模塊后，如下圖所示

使用設備配置的“網絡視圖”在項目中的各個設備之間創建網絡連接。創建網絡連接之后，使用巡視窗口的“屬性”選項卡組態網絡的參數。

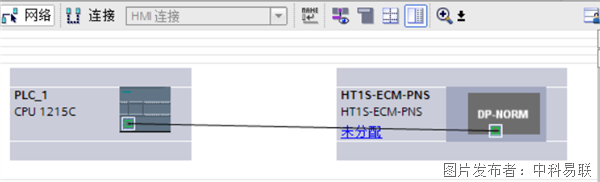

選擇“網絡視圖”以顯示要連接的設備。選擇HT1S-ECM-PNS的PROFINET端口，然后將連接拖到PLC_1模塊的PROFINET端口處，釋放鼠標按鈕以創建網絡連接。

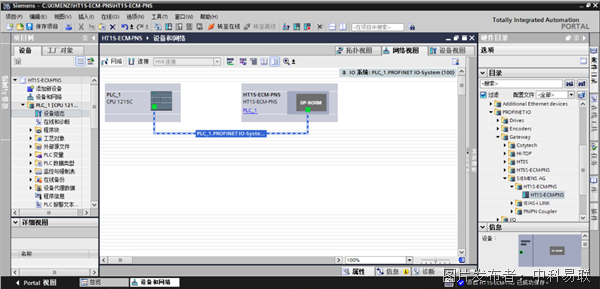

PROFINET網絡創建成功，如下圖所示：

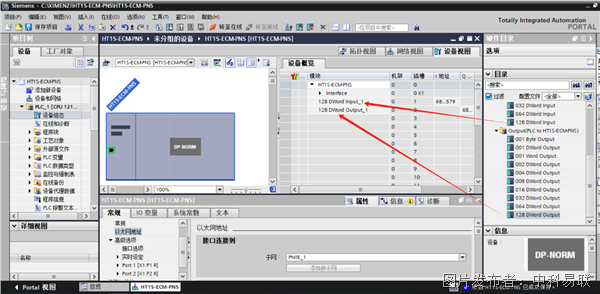

雙擊HI-TOP網關HT1S-ECM-PNS設備并組態子模塊:

–   在硬件目錄中，展開“模塊”容器。

–   雙擊或拖動Input（HT1S-ECM-PNS to PLC） / Output（PLC to HT1S-ECM-PNS）下的模塊類型。如下圖所示：

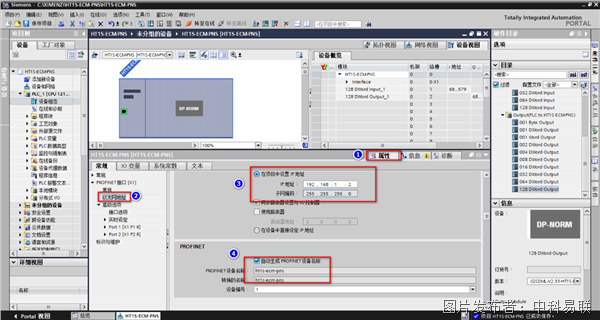

組態HT1S-ECM-PNS 的PROFINET接口，選擇設備上的綠色 PROFINET框。巡視窗口中的“屬性” 選項卡會顯示 PROFINET 端口，在巡視窗口的“屬性 > PROFINET接口”選擇“以太網地址”，在IP協議中設置IP地址和PROFINET設備名稱如下圖；

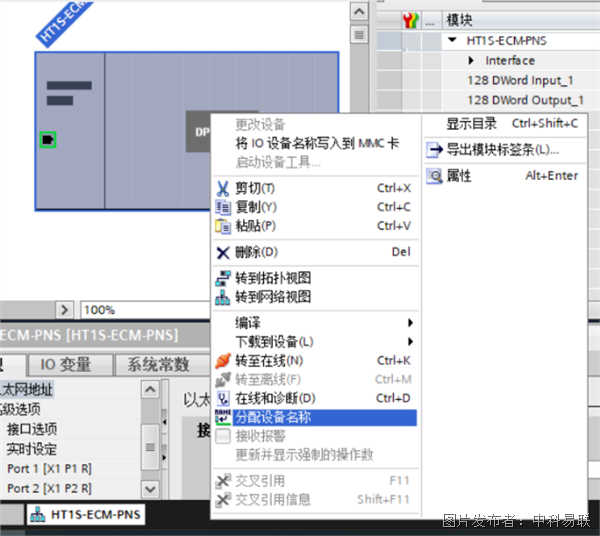

在“設備視圖”選擇HT1S-ECM-PNS，右擊鼠標選中“分配設備名稱”；

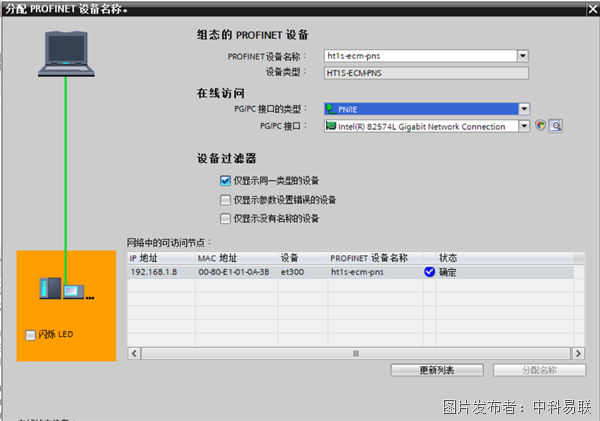

彈出“分配PROFINET設備名稱”對話框，在“網絡中的可訪問節點”下點擊更新列表（HT1S-ECM-PNS若干設備正確連接在網絡里）即可訪問出PROFINET網絡里的各個節點；選中更新列表的節點，點擊“分配名稱”將組態的PROFINET設備名稱：HT1S-ECM-PNS寫入網絡節點中；寫入成功后PROFINET設備名稱更新為“HT1S-ECM-PNS”，狀態為“正確”；關閉該對話框；重啟網關后設備名稱有效。

五、運行結果

5.1  運行步驟

1. HT1S-ECM-PNS的NET1口接PLC 1口，EtherCAT口接1號流量計的IN口，1號流量計的OUT口接2號流量計的IN口,1200PLC的1口接電腦。

2.啟動PLC。

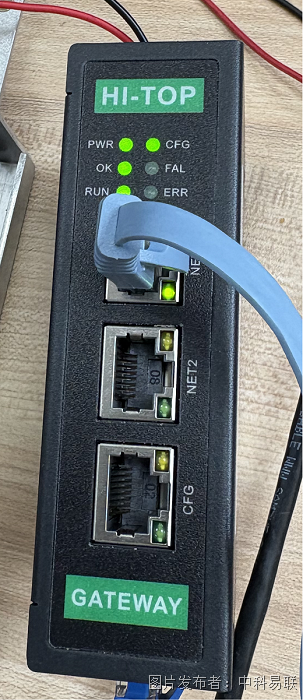

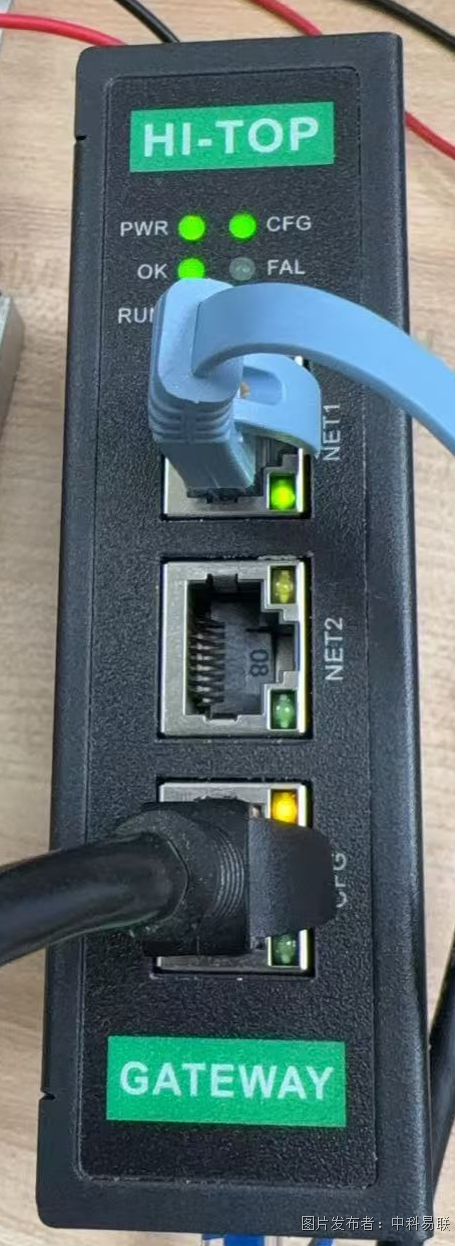

網關正常運行時各指示燈如下圖所示，OK燈常亮、RUN燈常亮，如圖

5.2 參數的讀取

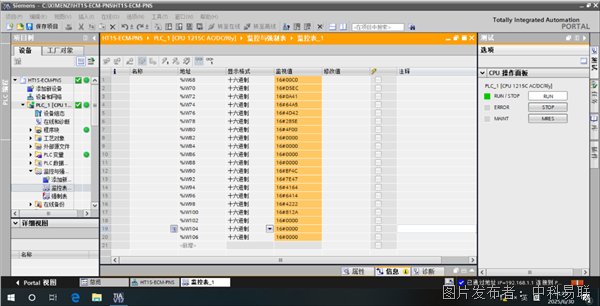

PLC編程軟件創建監控表，添加地址進行監控，并換到監控器模式，如下圖所示：

對照關系：通過軟件中生成的對照關系內容進行來看，依次對應顯示無誤。

5.3結論

HT1S-ECM-PNS網關可以使多個BROOKS流量計接入到1200PLC中，配置參數正確，數據顯示正常。
